Myčka a trouba na jednom okruhu: co dovolí příkon, jištění a zapojení kuchyně

Myčka i trouba patří mezi spotřebiče, jejichž připojení je nutné plánovat podle příkonu, způsobu používání, průřezu vedení, jištění a připojovacích podmínek konkrétního výrobku. Nestačí pouze spočítat počet zásuvek nebo zapojit spotřebiče do nejbližšího volného vývodu.

V moderní kuchyni se běžně potkává několik výkonných spotřebičů: trouba, myčka, varná deska, mikrovlnka, rychlovarná konvice, lednice, digestoř i další malé spotřebiče. Správné rozdělení okruhů proto rozhoduje nejen o pohodlí, ale také o bezpečnosti elektroinstalace.

Mohou být myčka a trouba na jednom zásuvkovém okruhu?

Obecně platí, že každý spotřebič nad 2 kW by měl být připojen na samostatný okruh, tedy by měl mít samostatné vedení z rozvodnice a samostatný jistič.

V domácnostech je to obvykle například pračka, myčka a el. trouba.

Ve vašem případě by tedy měl být samostatný okruh pro myčku a pro troubu.

Troubu s myčkou na nádobí lze též považovat za víceodběrové spotřebiče (tj. spotřebiče s příkonem nad 2 kW), takže samostatný přívod by měl být samozřejmostí.

A pokud nebudou na okruhu připojeny samy, určitě by neměly být spolu.

Prakticky to znamená, že běžné a doporučené řešení je následující:

Můžete je rozhodit na zásuvkové okruhy pro nízko odběrové spotřebiče (tyčový mixér, digestoř,…).

Rychlovarná konvice může mít také nad 2 kW, ale tam se obvykle samostatný okruh nedává, vzhledem k době provozu.

Také nelze zaručit, že bude stále připojená z jednoho místa (zásuvky).

Kolik výkonu unese jistič 16 A

Na jednofázový okruh, jištěný 16A můžete připojit 3680W.

Zásuvkový okruh jištěný 16 A unese při 230 V zhruba 3 680 W - rychlovarná konvice s troubou ho zaplní samy dvě.

Výkon = napětí × proud.

Dva tepelné spotřebiče na jednom okruhu = hrana.

Rozdvojka nevyrábí watty navíc - jen umožní přetížit jediný vývod.

Při posuzování konkrétní kombinace je nutné znát příkony uvedené na typových štítcích spotřebičů a současně zvážit, které spotřebiče budou skutečně pracovat najednou.

Trouba + mikrovlnka dělá dohromady 4 kW, to je moc ...

Mikrovlnka + konvice dělá dohromady 3,5 kW, k tomu lednice cca 150W, to by jakž-takž šlo ...

Navíc ta konvice bude v provozu vždy jen krátkou dobu, příkon mikrovlnky záleží na nastavení výkonu a lednice taky neběží nonstop.

Klíč je soudobost: spotřebiče neběží všechny najednou a tepelné navíc cyklují (trouba po vyhřátí topí přerušovaně).

Sečíst štítky všech spotřebičů v bytě dá klidně 20 kW - a přesto běžná domácnost funguje na přívodu 1×25 A.

To však neznamená, že je vhodné dlouhodobě plánovat provoz myčky a trouby na jednom okruhu jen proto, že jistič nemusí okamžitě vypnout. Krátkodobé překročení vypínací hodnoty jističe není náhradou za správně navržený samostatný okruh.

Konkrétní příklad: trouba 2,6 kW a mikrovlnka 1,25 kW

U samostatného jističe 16 A byla uvedena kombinace elektrické trouby s příkonem 2,6 kW a mikrovlnné trouby s příkonem 1,25 kW.

Součet maximálních příkonů je 3,85 kW, tedy více než přibližně 3,68 kW dostupných na jednofázovém okruhu jištěném 16 A.

Vím, že max 16A = 3680 W.

Počítám že ne vždy poběží mokrovlnka a trouba najednou.

Příkony oboch spotrebicov su udavane ako maximalne mozne a teda prekrocite 3,68 kW no v praxi sa to asi nestane.

MW sa na max. vykon nezvykne pustat dlho a istic kratkodobo "pusti" aj nieco cez 3680 W.

Rura tiez bezne nebezi na maximum.

Risenie to iste nie je idealne (teda najlepsie mozne) ale nemyslim, ze by mali byt problemy.

Takové zapojení může v běžném provozu určitou dobu fungovat, ale není ideální a nelze zaručit, že jistič nikdy nevypne. Při současném zapnutí spotřebičů může dojít k přetížení okruhu.

Proč je samostatný okruh pro myčku důležitý

Myčka stejně jako pračka nebo trouba je spotřebič podle požadavků normy zapojitelnej jedině do samostatně jištěný zásuvky s jističem o hodnotě 16A.

Takže samostatnej jistič 16A už v rozváděči, vedení měď 2,5mm² MINIMÁLNĚ, samostatně instalovaná zásuvka, která by ideálně měla mít označení samostatně jištěnýho okruhu.

Myčku chci dát určitě zvlášť.

A pozor - třeba takovou myčku byste neměli na rozdvojku nebo prodlužovačku připojit vůbec.

Samostatný okruh omezuje současné zatížení vedení dalšími spotřebiči a umožňuje přehledně určit, který jistič konkrétní spotřebič chrání.

Vedení je jištěné , takže nic shořet nemůže. Maximálně vypadne jistič.

Takové zjednodušení ale není dostatečné pro návrh instalace. Správně dimenzované vedení, odpovídající jištění, kvalitní spoje, správné uložení a proudová ochrana musí být posouzeny jako celek.

Myčka, trouba a varná deska v nové kuchyni

V novém bytě mohou být připravena tři samostatná zásuvková vedení a jeden třífázový přívod pro varnou desku.

Abych byl uplně přesný, z rozvodnice jsou 3 samostatná vedení (pro zasuvky) + 1x třífázové pro varnou desku.

Třífázi pro var.desku jsem schvalně nezminil protože bude na jiném místě než trouba a stejně asi nemůže byt trouba pripojena společně s deskou.

Většina varných desek je konstruována tak, že se provozuje na dvě fáze a na třetí je počítána právě ta trouba.

Bylo by nejlepší oslovit nějakého elektrikáře či rev. technika, který by na místě zkontroloval možnosti zapojení varné desky.

Pokud je elektroinstalace nová, zvolil bych , samozřejmě i k tomu rozfázování, navýšení hlavního jističe.

Pak nemusíte pořád přemýšlet co zapnout a co vypnout.

Vzhledem k jističi před elektroměrem (3x 16A) je nutné okruhy připojit na různé fáze.

To je důležité zejména u domácností s třífázovým přívodem. Tři jističe 16 A neznamenají automaticky 11 kW dostupných na jedné fázi, ale rozdělení zátěže mezi jednotlivé fáze.

Doporučené rozdělení tří zásuvkových okruhů

Ve vašem případě by tedy měl být samostatný okruh pro myčku a pro troubu.

Ostatní spotřebiče by mohly být na zbylý okruh.

Praktickým rozdělením může být:

1. První okruh: samostatná myčka.
2. Druhý okruh: samostatná elektrická trouba.
3. Třetí okruh: mikrovlnka, zásuvky nad pracovní deskou, rychlovarná konvice, lednice a digestoř podle příkonu, dispozice a rozdělení fází.

Myčka a trouba samostatně, na třetí okruh zbytek.

Varianta, kdy jsou trouba a mikrovlnka na jednom 16A okruhu, není ideální, protože jejich maximální součet může překročit kapacitu okruhu.

Myčka a trouba by proto neměly být společně na jednom běžném zásuvkovém okruhu, pokud pro konkrétní instalaci neexistuje jiné odborně navržené řešení odpovídající dokumentaci a připojovacím podmínkám spotřebičů.

Kolik zásuvek potřebuje kuchyně

Počítejte s námi: zásuvka 230 V pro lednici, elektrickou troubu, myčku (eventuálně i pračku), mikrovlnku, drtič odpadu a digestoř.

To máme sedm.

K tomu se nabízí spousta menších spotřebičů: kávovar, mikrovlnná trouba, mixér, rychlovarná konvice, šlehač, hnětač, rýžovar, parní hrnec, horkovzdušná fritéza, topinkovač, odšťavňovač, jogurtovač…

To může být i dalších nejméně deset adeptů na zásuvku.

Menší spotřebiče samozřejmě nikdy nebudete používat všechny naráz.

Ovšem ty, které používáte denně, by svoji vlastní zásuvku mít měly, a k tomu několik zásuvek rezervních.

Deset zásuvek v kuchyni v běžné domácnosti je tedy absolutní minimum a 15 střízlivý kompromis.

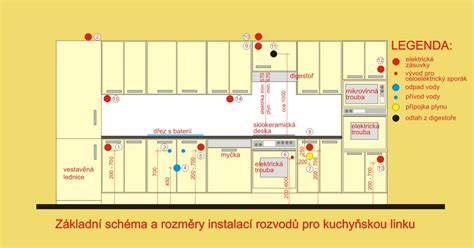

Jak zásuvky v kuchyni rozmístit

Rozmístění zásuvek v kuchyni je potřeba pečlivě naplánovat.

Zamyslete se, co kde bude, které spotřebiče budou vestavné (tj. zabudované trvale a potřebují zásuvku jen a jen pro sebe) a které zásuvky se budou naopak ve svých službách střídat.

Správné množství zásuvek a jejich umístění je jedna věc.

Z hlediska funkčního a praktického byste měli aspoň přibližně tušit, které spotřebiče chcete kde v kuchyni mít.

A podle toho zásuvky rozmístit jak pro spotřebiče vestavné (trouba, myčka, mikrovlnka), tak pro spotřebiče sice přenosné, ale trvale umístěné na konkrétní pozici.

Pro vestavné spotřebiče dáváme zásuvky do jejich bezprostřední blízkosti.

Zásuvky pro přenosné (občas používané) spotřebiče naopak mějte umístěné tak, aby byly dobře přístupné.

Třeba za již zmíněným kávovarem se vám tyčový mixér bude připojovat opravdu špatně.

Zásuvky (i vypínače) nad kuchyňskou linkou se umisťují ve stejné úrovni, standardně cca 20-30 cm nad pracovní deskou.

Výklopné zásuvky na desce zaberou plošně větší prostor a nemůžete je umístit nad šuplík.

Kam zásuvky v kuchyni neumisťovat

Zásuvky a spol. nesmí být přímo nad dřezem (v umývacím prostoru - podobně jako v koupelně).

A neměly by být ani nad varnou deskou nebo sporákem (tj. v bezprostřední blízkosti zdrojů tepla).

Nadměrné teplo elektroinstalačním přístrojům škodí, stejně tak mastnota, která ulpívá na jejich povrchu a vedle neestetického dojmu může způsobovat i degradaci plastových materiálů a následné praskání krytů vypínačů a zásuvek.

Umístění zásuvek v okolí dřezu se řídí normou ČSN 33 2130 ed.3, článek 7.8 - Elektrické zařízení v umývacím prostoru.

Norma dále říká, že pokud je umyvadlo (dřez) těsně zabudované do pracovní desky plynule navazující na stěnu, potom tato deska ruší existenci umývacího prostoru pod ní.

To jest na rozdíl od koupelny může být ve skříňce pod kuchyňským dřezem umístěna zásuvka např. pro myčku nádobí.

Vedení kabelu v liště a prodloužení okruhu

Vedení v liště nad podlahou žádným předpisům neodporuje a prodloužení vedení z krabice také ne.

Lištu použijte takovou aby se vám tam kabel vešel.

Pokud bude větší tak to nevadí.

Je jedno jaky průřez lišta má nebo její šířka musí být větší pro určitý počet kabelů?

Lišta musí umožnit bezpečné uložení kabelu a její rozměr musí odpovídat počtu a typu vedení, které se do ní ukládá.

Neodborné prodlužování vedení však není vhodné provádět pouze na základě volného místa v liště. Je nutné ověřit průřez vodičů, způsob uložení, jištění, typ sítě, ochranný vodič, kvalitu spojů a přístupnost instalační krabice.

Ne, podružným rozvaděčem nic nevyřešíš.

Leda by jsi do něj přitáhl nový, dostatečně dimenzovaný kabel, to už můžeš natáhnout zrovna samostatné zásuvky.

Rád bych vedl kabely v liště nad podlahou a vedení prodloužil pomocí nástěnné krabice.

Takové řešení je třeba nechat posoudit elektrikářem s elektrotechnickou kvalifikací, zejména pokud jde o okruh pro myčku nebo troubu.

Průřez vodičů a jištění zásuvek

Zásuvky musí být připojené správným kabelem - typicky CYKY 3x2,5 J (pro elektrickou varnou desku speciálně kabel 400 V / 16 A), jištěny jističem B16A a zásuvkové okruhy musí být chráněny proudovým chráničem s reziduálním proudem max. 30 mA.

Vedení měď 2,5mm² MINIMÁLNĚ.

Pro elektrickou varnou desku speciálně kabel 400 V / 16 A.

Pro konkrétní instalaci však není možné určit správný průřez pouze podle výkonu spotřebiče. Rozhoduje také délka vedení, způsob uložení, seskupení kabelů, okolní teplota, druh jištění a požadavky výrobce.

Na jednom zásuvkovém okruhu může být podle uvedeného materiálu nejvýše 10 zásuvek.

Dle normy na elektrické instalace může být na jednom zásuvkovém okruhu max. 10 zásuvek (ale na to pozor, v kuchyni to určitě nezkoušejte).

V kuchyni byste měli mít dostatek zásuvek, abyste nemuseli tahat prodlužky nebo rozdvojky (rozbočky).

Proudový chránič pro myčku, troubu a lednici

Zásuvkové okruhy musí být chráněny proudovým chráničem s reziduálním proudem max. 30 mA.

Ohledně připojení lednice kolují různé nepravdy, a to nejen mezi laickou veřejností.

Tento mýtus vznikl v době, kdy se používal jeden proudový chránič na celou instalaci.

Někdy se to děje i dnes, ale nelze to považovat za příliš vhodné řešení.

Při jeho vybavení dochází k vypnutí všeho včetně právě lednice a mrazáku.

Na druhou stranu kompresor lednice umí zahořet jako každý jiný elektrický spotřebič a v tom případě proudový chránič na jeho přívodu pak může zabránit právě té velké ztrátě.

Lednice a mrazák by tedy měly mít vždy samostatný přívod, který je připojený přes proudový chránič.

Ideální je, aby to byl proudový chránič jenom pro lednici nebo mrazák.

V nové instalaci je proto vhodné rozdělit proudové chrániče tak, aby porucha jednoho okruhu neodpojila zbytečně celý byt nebo dům.

Inak v ČR by malo byt na chranici (radsej viacerych, aby v pripade problemu na jednom obvode "nepadal" cely byt ci dom) vsetko ak ide o novu instalaciu.

U konkrétního zapojení je rozhodující projekt, výchozí revize a platné požadavky pro daný typ instalace.

Proč nepoužívat rozdvojky a prodlužovačky

Jak jsme se už zmínili, v kuchyni byste měli mít dostatek zásuvek, abyste nemuseli tahat prodlužky nebo rozdvojky (rozbočky).

Jejich použití se totiž může stát zdrojem potenciálních problémů.

Prodlužovací přívod se může přehřívat, snadno ho přeříznete a ulpívá na něm mastnota, která nejde dost dobře vyčistit.

Pokud to bez prodlužovacího kabelu nejde (protože máte starší kuchyň, kterou nechcete rozkopat), musíte mít prodlužovačku správnou.

Vybírejte z těch, které jsou na 16 A, protože kuchyňské spotřebiče mají poměrně velký odběr.

Tepelné spotřebiče do prodlužovaček nepatří vůbec (přehřívání spojů je požární klasika, viz článek o jiskřící zásuvce); běžná prodlužovačka má navíc vlastní limit (obvykle 16 A jen u kvalitních, levné méně).

Kumulace přechodových odporů spolu s ulpívající mastnotou totiž může způsobovat vybavování proudových chráničů, pokud je jimi instalace osazena.

Pokud víte, že se na nějakém zásuvkovém okruhu prodlužovacímu přívodu nevyhnete, není od věci tento okruh odjistit kromě jističe a chrániče ještě také obloukovou ochranou, která rozpozná případné poškození jednotlivých vodičů v prodlužovačce.

Myčku byste neměli na rozdvojku nebo prodlužovačku připojit vůbec.

Rozdvojka v rozdvojce může mít i fatální následky, například požár.

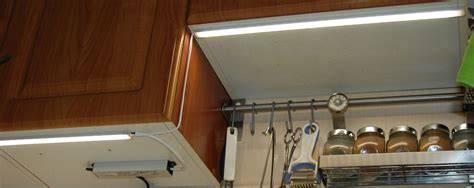

LED osvětlení a samostatný vypínač

Kromě hlavního kuchyňského svítidla (většinou na stropě) je potřeba dostatečně nasvítit pracovní plochu.

LED pásky mívají svůj vlastní „mikro“ vypínač, kterým se dá světlo nejen rozsvěcet/zhasínat, ale často i stmívat.

Buďte chytří a nechte si k ovládání takového osvětlení instalovat ještě i standardní vypínač na zeď (např. ve vícenásobném rámečku se zásuvkami).

Budete jím moci světlo ovládat třeba i loktem (když máte špinavé ruce).

Navíc při zhasnutí odpojíte napájecí zdroj LED pásku od napětí, což zvyšuje životnost zdroje i bezpečnost.

Tímto originálním „miniovladačem“ si pak třeba můžete jenom nastavit intenzitu, na kterou se vám LED pásek při zapnutí rozsvítí.

Napájení LED pásku je třeba plánovat jako samostatnou část instalace a přizpůsobit je příkonu zdroje, jeho umístění a způsobu ovládání.

Pevné připojení spotřebičů a sporákový vypínač

I když většina dnešních spotřebičů, a to i těch vestavných (myčka, trouba,…), bývá připojena přes vidlici do zásuvky, stále se najdou přístroje, které jsou připojené napevno.

Přívod k těmto spotřebičům se většinou ukončí v elektroinstalační krabici, ze které se pokračuje pohyblivým přívodem (napájecí šňůrou) k samotnému spotřebiči.

Pro spojení pevného a pohyblivého přívodu je dnes k dostání celá řada kabelových vývodek, které jsou vybavené svorkovnicí a odlehčovací sponou bránící vytržení kabelu.

Co se týče kuchyní v domácnostech, je potřeba se řídit připojovacími podmínkami od výrobce daného spotřebiče.

Ve většině případů však stačí samostatný a správně označený jistič v rozvodnici, pokud je rozvodnice někde v dosahu.

V případech, kdy musíte sporákovou kombinaci použít, máte aspoň to štěstí, že můžete vybrat sporákovku (trojpólový vypínač) a k ní kryt ve stejném nebo aspoň podobném designu jako okolní vypínače a zásuvky.

U spotřebičů připojených napevno je nutné respektovat schéma výrobce a zapojení svěřit kvalifikované osobě.

Co dělat, když jsou v kuchyni jen tři okruhy

V novém bytě mám v kuchyni jen 3 zasuvkové okruhy a vzhledem k uvedeným spotřebičum by to asi chtělo o jeden víc.

Bylo by velice užitečné prozradit příkony jednotlivých spotřebičů a také zvážit, které spotřebiče je třeba provozovat najednou.

Dále je třeba uvažovat i hodnotu hlavního jističe a zda je přívod jednofázový nebo třífázový.

Pokud máte před elektroměrem jistič 3x16A, char.B, bylo by vzhledem k použitým spotřebičům nejvhodnější povést rozfázování tak, jak píše kolega Hasala a pro lepší využitelnost instalace zvýšit hodnotu hlavního jističe na 3x20A, char.B.

Navýšení hlavního jističe však není automatické řešení. Musí odpovídat možnostem distribuční sítě, přívodu, elektroměrového rozvaděče, smluvním podmínkám a celkovému návrhu instalace.

Než se začne zasahovat do hotové novostavby, je vhodné ověřit projektovou dokumentaci, skutečné zapojení v rozvodnici a výchozí revizní zprávu.

Prošla už elektroinstalace výchozí revizí?

Jestli ano,tak si s tím nelámejte hlavu.

Revizní zpráva ale nenahrazuje kontrolu toho, zda byla kuchyň následně zapojena přesně podle projektu a zda se při instalaci nábytku nezměnily podmínky uložení nebo přístupu k zásuvkám.

Bezpečné plánování kuchyňských okruhů

Trouba+deska, myčka, mikrovlnka, varná konvice, lednice, zásuvky v lince, světla - to vše by mělo mít svůj kabel a jistič.

Jistě máš blízko i koupelnu s pračkou, ta si taky zaslouží nové vedení.

Jestli si to teď ulehčíš, za několik roků toho budeš litovat.

Jen mě zklamalo, že do vypínače varné desky je přívod 4x a pak teprve v tom vypínači se vyrábí nulák.

Zapojení varné desky, trouby a dalších velkých spotřebičů proto není vhodné řešit pouze podle počtu volných jističů. Je třeba ověřit, zda odpovídá počet fází, průřez kabelu, ochranné vodiče, způsob připojení i schéma výrobce.

Návrh okruhů a jištění přísluší osobě s elektrotechnickou kvalifikací podle zákona č. 250/2021 Sb. - tahle aritmetika vám pomůže poznat, kdy ji zavolat.

Elektroinstalace v kuchyni není žádná věda, ale při jejím plánování a hlavně realizaci je dobré si základní věci ohlídat.

Pokud si nenecháte dát do kuchyně (ať v novostavbě, nebo při rekonstrukci) dostatek zásuvek nebo vám je elektrikáři osadí všechny na jeden okruh, dříve nebo později zjistíte, že je to špatně.

Jenže to už bude pozdě.

Šetřit za každou cenu se zkrátka nevyplácí.
